Елементи от неръждаема тръба за рамка на тента на лодка

Рамката на тента на лодка се сглобява от шест групи елементи от неръждаема тръба: прави и Т-образни съединители, отваряеми ъгли и плъзгачи, чашки за край на тръба, основи за палубен монтаж и скоби за релинг. Тръбата носи, фитингите решават всичко останало — как се събира рамката, дали тентата може да се свали за един ден с вятър и колко сезона ще издържи сглобката без да се разклати.

Шестте групи елементи и какво прави всяка

Почти всяка рамка — дъга над кокпита, носова тента, рамка за кърмова платформа — се получава от комбинация на тези групи. Разликата между сглобките е в броя и в разположението им, не във вида.

• Прави съединители и Т-ъгли. Свързват две тръби в права линия или под ъгъл. Правият съединител удължава тръба, Т-образният вкарва трета — напречна греда между двете дъги или укрепване към палубата.
• Отваряеми ъгли. Ъгъл със свалящ се капак или с болт, който се разхлабва и освобождава тръбата. Позволяват тентата да се сваля, без да се разглобява цялата рамка.
• Плъзгачи. Движат се по тръбата и се застопоряват на място. По тях се закача платът или въжето на тентата; на тях се връзват и обтяжките, които държат дъгата да не се люлее.
• Чашки за тръба. Затварят края на тръбата или го приемат в гнездо, завинтено за повърхност. Спират водата да влиза в тръбата и премахват острия ръб, в който се къса плат.
• Основи за тента. Палубният край на рамката. Правите основи се монтират на хоризонтална повърхност, тези с кръгла основа понасят по-добре наклонен монтаж и въртят тръбата в един размах, когато дъгата се сгъва назад.
• Скоби за релинг. Хващат рамката за съществуващия релинг вместо за палубата. Решението е за лодки, при които не се пробива обшивка, и за временни сглобки.

Кой елемент къде стои в рамката

Елемент	За какво служи	Къде се поставя
Прав съединител	Удължава тръба или свързва два отрязъка в една линия	По дългите страни на дъгата, при по-голям размах
Т-ъгъл	Вкарва трета тръба под 90°	Между двете дъги, при напречната греда
Отваряем ъгъл	Връзка, която се разглобява без инструмент или с един болт	Горните ъгли на рамката, при прехода дъга — греда
Плъзгач	Подвижна точка за закачане на плат и обтяжки	По страничните тръби, под покривния плат
Чашка за тръба	Затваря края или приема тръбата в гнездо	Свободните краища и местата за закрепване към надстройка
Основа права	Носи тръбата върху хоризонтална повърхност	Палуба, борд, покрив на кабина
Основа с кръгла основа	Същото, но с въртене и по-добро понасяне на наклон	Наклонени участъци, сгъваеми дъги
Скоба за релинг	Хваща рамката за релинг без пробиване	Релинг, стойка за въдици, съществуваща конструкция

22 или 25 мм: размерът, който решава поръчката

Фитингите се избират по външния диаметър на тръбата, не по вътрешния и не по дебелината на стената. В морския такелаж два размера покриват почти всичко: 22 мм (съответства на имперските 7/8″) и 25 мм (на 1″). Между тях има около три милиметра — достатъчно, за да не влезе фитингът, и достатъчно малко, за да се сбърка при поръчка по снимка.

Правилото е просто: цялата рамка работи на един диаметър. Тръбата, съединителите, плъзгачите, основите и скобите носят един и същ размер, иначе сглобката спира на средата. Преди поръчка диаметърът се мери с шублер на самата тръба — не се преписва от стара фактура и не се гадае на око, защото 22 и 25 мм изглеждат еднакво в ръка.

Стената на тръбата е вторият размер, който се проверява. По-дебелата стена дава по-твърда рамка и по-малко деформация при затягане на винта на плъзгача; по-тънката е по-лека и по-евтина, но се сплесква по-лесно. Обичайните стени за тента са в границите около милиметър и половина — точната стойност стои в описанието на тръбата и се сверява с изискването на фитинга, когато производителят е дал такова.

Отваряемите елементи: сваляне на тентата без разглобяване

Разликата между затворен и отваряем ъгъл личи първия път, когато трябва да се свали тентата. При затворените фитинги тръбата влиза в гнездото от край и излиза само от край — за да се извади, се разглобява половината рамка. Отваряемият ъгъл се отваря на място: разхлабва се болтът, капакът се вдига, тръбата излиза настрани.

Същото важи и за плъзгачите. Затварящият се плъзгач се монтира върху тръба, която вече е сглобена или е релинг — не се налага да се сваля крайният фитинг, за да се вкара плъзгачът от края. На лодка, която се прибира за зимата или се кара на ремарке, този избор спестява по половин час на всяко прибиране.

Практичната схема е смесена: долните връзки към палубата остават затворени и затегнати, горните ъгли и връзките по плата са отваряеми. Така рамката запазва твърдостта си, а платът се сваля за минути.

AISI 304 или 316 в солена вода

И двете марки са неръждаеми, но се държат различно в хлориди. AISI 316 съдържа молибден и устоява значително по-добре на точкова и междукристална корозия — това е марката за морска среда. AISI 304 върши работа в сладка вода и на сушата, но на морски кей започва да хваща ръждиви точки по заварките и около винтовете.

Смесването на марки в една сглобка е отделен проблем: винт от 304 в основа от 316 се износва пръв и ръждясва пръв, а петното се вижда върху цялата палуба. Когато рамката се прави за солена вода, целият комплект — тръба, фитинги и крепеж — се поръчва в 316. Останалите елементи от неръждаема стомана по лодката се избират по същото правило.

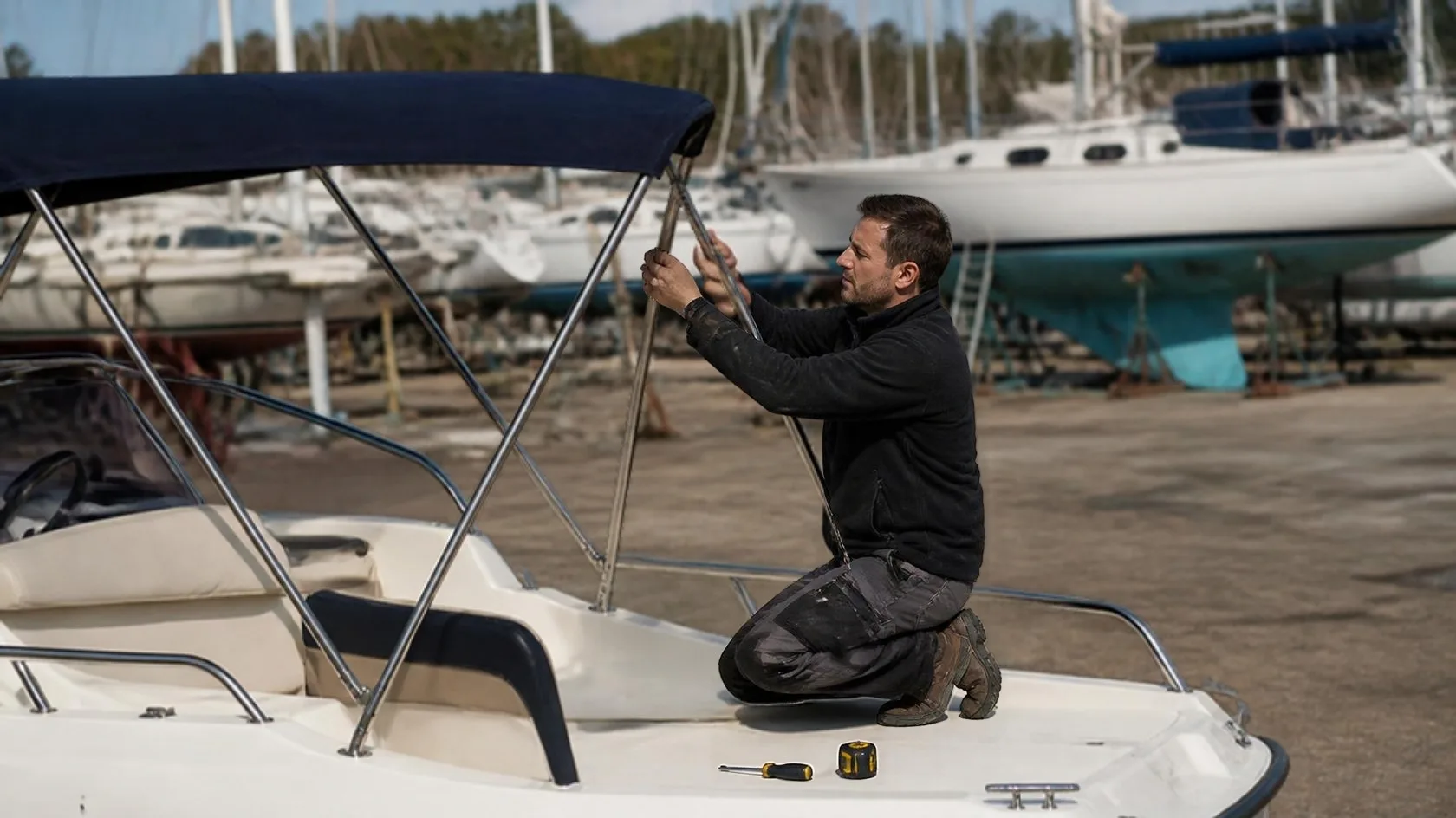

Сглобяване стъпка по стъпка

1. Измерване. Мери се ширината между точките на палубата, височината до долния ръб на дъгата и размахът на напречните греди. Размерите се записват, а не се помнят. Тръбата се купува с резерв — скъсяването е лесно, удължаването не е.
2. Пробно сглобяване без затягане. Рамката се сглобява цяла, с фитингите само нанизани. Така се вижда дали дъгата стои симетрично, дали основите падат на здраво място и дали платът ще легне без гънка.
3. Маркиране на отворите. Основите се маркират през собствените им отвори, на място, с рамката в работно положение. Проверява се какво има от долната страна на обшивката — кабели, резервоар, преграда.
4. Затягане. Винтовете се затягат равномерно и на няколко обиколки, не един по един докрай. Под основите върху тънка обшивка се слага подложна планка. Отворите се уплътняват, за да не влиза вода в ламината.
5. Проверка при опън на плата. Платът се опъва и рамката се натоварва. Гледа се дали дъгата не се измества назад, дали плъзгачите остават на място и дали някъде тръбата не се огъва. Доверяването става след този тест, не преди него.

Грешки при елементите от неръждаема тръба за рамка на тента

• Смесване на 22 и 25 мм. Най-честата грешка при поръчка. Фитингът за 25 мм се върти свободно върху тръба 22 мм и затягането само деформира тръбата, вместо да я задържи.
• Основа в тънка обшивка без подложна планка. Натоварването от вятър се събира в няколко винта. Без разпределяща планка отдолу те изтеглят ламината и отворът се разработва.
• Затягане до деформация. Болтът на плъзгач или отваряем ъгъл се затяга, докато спре да се върти, а не докато тръбата се сплеска. Сплесканото място вече не държи фитинга на следващото разглобяване.
• AISI 304 в морска среда. Евтината сглобка се познава по ръждивите следи под фитингите след първия сезон.
• Рамка без диагонално укрепване. Дъга само от два крака и една греда се люлее надлъжно. Обтяжка или диагонална тръба към палубата спира люлеенето и спасява и плата, и основите.
• Монтаж на място, избрано заради удобството на винта. Основата се поставя там, където конструкцията носи, а не там, където е най-лесно да се пробие.

Какво се проверява преди поръчка

Проверката е кратка: диаметър на тръбата, измерен с шублер; списък на фитингите по брой и вид, направен след пробното сглобяване; марка на стоманата за средата, в която ще стои рамката; крепеж от същата марка; и дали поне горните връзки са отваряеми. Тези пет точки покриват по-голямата част от случаите, в които рамката се прави втори път.

Когато рамката се сглобява за лодка, която стои на море целогодишно, към списъка влиза и редовният преглед — веднъж в сезона се проверява затягането на основите и състоянието на винтовете. При неръждаемите елементи повредата рядко идва внезапно; тя започва от една разхлабена основа и едно ръждиво петно.
